適用范圍：

在電力系統中,，單相接地時，由于故障點電流較小,，且由于系統三相電壓仍然對稱不影響對負荷的正常供電,，一般允許繼續帶故障運行1-2小時。但長期運行,，由于非故障的兩相對地電壓升高3 倍,，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路,，使事故擴大,。微機小電流接地選線裝置，能在系統發生單相接地時,，準確,、迅速地選出接地線路或母線。使用簡單方便,，無需維護,，可根據用戶需要將相關信息通過通信接口傳給上級監控系統，適用于無人值守變電站,。

產品特點：

全新的硬件系統,，設計采用雙CPU結構，程序功能分配更加合理,，運行更加穩定,。

最多可監測四段母線,。

單相接地時可選出接地線路或母線,。

綜合利用暫態過程的小波分析法及穩態過程的諧波分析法輔以多種選線方案，   進一步提高了選線的準確率。

可選配打印機,，能打印故障時的相關信息,，便于查看。

可選配跳閘功能,，能設置延時跳閘或不跳閘,。

可選配遠動功能，提供繼電器節點遠動輸出信號,，繼電器節點輸出信號的輸出方式可以在二進制編碼輸出,、BCD編碼輸出方式中任意選擇。

故障發生時,，能顯示故障報告(類型,、時間、電壓值和頻率),，并給出報警,。

易于和綜合自動化接口。提供RS-485通訊接口,，內置3種通訊協議,，使用靈活方便。

人機接口操作簡單方便,，全中文菜單,，顯示信息豐富直觀。

現場CT變比,、啟動電壓等可軟件設定,，現場不需調整。

保存30條最近發生的故障信息,，失電后數據不丟失,。

技術參數：

母線段數：1~4段。

出線數：≤60,，每段母線并聯運行出線數不限,，可以任意組合。

接地方式：適用于中性點不接地,、消弧線圈接地或電阻接地系統,。

出線方式：電纜或架空線。

零序電流輸入范圍：20~1000mA(大于時,，訂貨時須聲明),。

零序電壓輸入范圍：0~120V。

報警輸出觸點容量：AC 250V  5A,；  DC 30V 5A,。

額定工作電壓：AC/ DC 220V20%； DC110V±20％(訂貨時聲明)。

額定工作頻率：50Hz,。

整機功耗：<25W,。

通信接口：RS485，波特率1200～9600bps,。

通信規約：內置三種通信規約CM90,、CDT、MODBUS,。

戶內使用,，通風應良好 。

環境溫度：-10℃ ~+55℃

相對濕度：小于90%,，表面無凝露 ,。

大氣壓力：80~110Kpa 。

海拔高度：<2000m ,。

周圍介質無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體,、霉菌等。

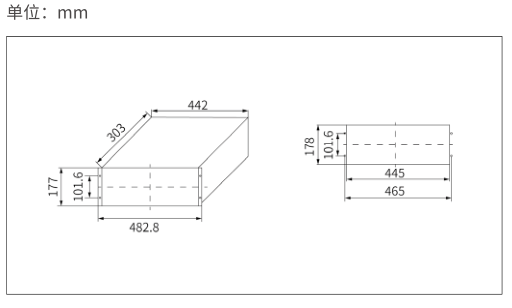

外形及開孔尺寸：

1）海拔高度：不超過2000m,；
2）環境溫度：-10℃~+40℃,；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度,；
5）柜體限在室內使用,，且環境干燥；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體,；
7）安裝垂直傾斜度：不超過5°,；
8）無強電磁場干擾與劇烈振動。

名稱	型號	高	寬	深
內嵌式柜體	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜體尺寸,、顏色,、防護等級均可根據用戶要求定制。
